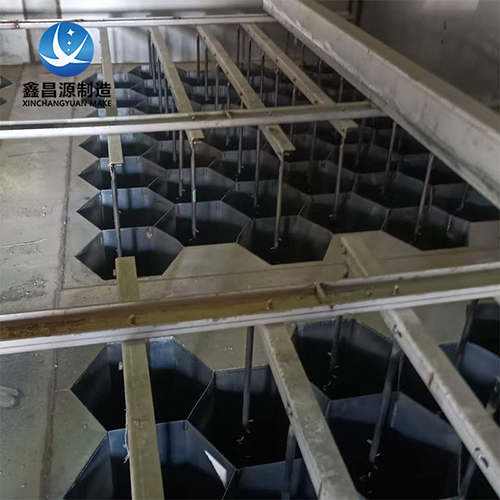

不銹鋼陽(yáng)極管的安裝和維護(hù)方法

一、安裝方法（含前期準(zhǔn)備與驗(yàn)收）

（一）安裝前期準(zhǔn)備

1. 基礎(chǔ)條件檢查：確認(rèn)安裝現(xiàn)場(chǎng)的基礎(chǔ)平面平整度誤差≤3mm/m，基礎(chǔ)標(biāo)高符合設(shè)計(jì)要求，預(yù)留的螺栓孔位置、尺寸與陽(yáng)極管模塊法蘭匹配；檢查安裝環(huán)境，確保無(wú)明顯粉塵、腐蝕性氣體積聚，作業(yè)空間滿足吊裝和操作需求（建議小作業(yè)空間≥1.5m）。

2. 設(shè)備與配件驗(yàn)收：核對(duì)不銹鋼陽(yáng)極管的型號(hào)、規(guī)格、材質(zhì)（如 316L、2205 雙相鋼）是否與設(shè)計(jì)一致，檢查外觀無(wú)劃痕、變形、焊縫開裂等缺陷，管體內(nèi)壁光潔度≤0.8μm，無(wú)油污、銹蝕；驗(yàn)收配套配件（法蘭墊片、螺栓、螺母、導(dǎo)電連接件、密封膠等），確保材質(zhì)與陽(yáng)極管匹配（如不銹鋼螺栓、耐腐密封膠），數(shù)量齊全。

3. 工具與防護(hù)準(zhǔn)備：準(zhǔn)備吊裝設(shè)備（如電動(dòng)葫蘆、吊帶，吊帶需為非金屬材質(zhì)，避免劃傷管壁）、扭矩扳手、水平儀、卷尺、絕緣檢測(cè)儀、焊縫檢測(cè)工具（如滲透檢測(cè)劑）、專用密封膠、不銹鋼清潔布等；作業(yè)人員需佩戴防滑手套、防護(hù)眼鏡，避免直接接觸尖銳邊緣，同時(shí)準(zhǔn)備防腐蝕防護(hù)用品（如耐酸手套）。

4. 設(shè)備存放管理：陽(yáng)極管模塊存放時(shí)需墊置木質(zhì)或橡膠墊塊，避免直接接觸地面，堆放高度不超過(guò) 3 層，防止擠壓變形；存放環(huán)境保持干燥通風(fēng)，遠(yuǎn)離酸堿等腐蝕性介質(zhì)，避免鈍化層受損。

5.

（二）現(xiàn)場(chǎng)安裝流程

1. 基礎(chǔ)定位與放線：根據(jù)設(shè)計(jì)圖紙，使用卷尺和墨線在安裝基礎(chǔ)上標(biāo)記陽(yáng)極管模塊的安裝位置、中心線和基準(zhǔn)線，確保各模塊排列間距均勻（誤差≤5mm），整體布局符合電場(chǎng)分布要求。

2. 模塊吊裝與就位：采用非金屬吊帶（避免金屬吊帶劃傷管壁）或?qū)Ｓ玫蹙叩跹b陽(yáng)極管模塊，吊裝時(shí)保持模塊垂直，避免傾斜角度超過(guò) 15°，防止模塊碰撞變形；緩慢將模塊吊運(yùn)至安裝位置，對(duì)準(zhǔn)基礎(chǔ)螺栓孔或預(yù)留定位銷，平穩(wěn)下放至基礎(chǔ)平面，使用水平儀調(diào)整模塊水平度，確保水平誤差≤2mm/m，垂直度誤差≤1mm/m。

3. 連接與固定：模塊就位后，將法蘭墊片（建議采用氟橡膠或聚四氟乙烯材質(zhì)，適配腐蝕環(huán)境）放置在法蘭結(jié)合面，確保墊片平整無(wú)褶皺；使用不銹鋼螺栓對(duì)稱均勻緊固，螺栓緊固扭矩按材質(zhì)特性調(diào)整（如 M16 螺栓扭矩控制在 45-55N?m），避免局部受力不均導(dǎo)致法蘭變形；模塊間的導(dǎo)電連接件需緊密貼合，確保接觸電阻≤0.01Ω，連接后用絕緣檢測(cè)儀檢測(cè)導(dǎo)電連續(xù)性，無(wú)斷點(diǎn)或電阻突變現(xiàn)象。

4. 密封處理：在法蘭結(jié)合面的螺栓外側(cè)均勻涂抹耐腐密封膠（兼容不銹鋼材質(zhì)，無(wú)氯離子成分），密封膠厚度控制在 1-2mm，確保覆蓋法蘭間隙，防止運(yùn)行時(shí)煙氣泄漏；若存在現(xiàn)場(chǎng)焊接需求（如局部法蘭拼接），需采用氬弧焊焊接，焊接前清理焊縫區(qū)域的油污、氧化皮，焊接后及時(shí)去除焊渣，對(duì)焊縫進(jìn)行鈍化處理（使用專用不銹鋼鈍化劑），恢復(fù)耐腐蝕性能。

5. 整體組裝校驗(yàn)：所有模塊安裝完成后，檢查整體排列的平整度，相鄰模塊間距誤差≤3mm，模塊頂部端面平齊度誤差≤5mm；用卷尺復(fù)核陽(yáng)極管總長(zhǎng)度、安裝高度，確保符合設(shè)計(jì)要求；再次檢測(cè)導(dǎo)電連接件的緊固情況和密封膠的完整性，無(wú)松動(dòng)、遺漏現(xiàn)象。

（三）安裝后調(diào)試與驗(yàn)收

1. 導(dǎo)電性能測(cè)試：使用直流電阻測(cè)試儀檢測(cè)陽(yáng)極管整體電阻率，確保電阻率均勻性≤±5%，無(wú)局部高電阻區(qū)域；模擬運(yùn)行電場(chǎng)，檢測(cè)陽(yáng)極管表面電場(chǎng)分布均勻性，避免出現(xiàn)電場(chǎng)擊穿或局部放電現(xiàn)象。

2. 氣密性測(cè)試：對(duì)陽(yáng)極管安裝系統(tǒng)進(jìn)行氣密性試驗(yàn)，關(guān)閉進(jìn)出口法蘭，通入壓縮空氣（壓力為工作壓力的 1.2 倍，且≥0.3MPa），保壓 30 分鐘，壓力下降率≤3% 為合格，無(wú)明顯泄漏點(diǎn)（可通過(guò)肥皂水涂抹法蘭、焊縫處檢查氣泡）。

3. 空載試運(yùn)行：?jiǎn)?dòng)配套電源設(shè)備，陽(yáng)極管施加額定電壓的 80%，空載運(yùn)行 2 小時(shí)，觀察設(shè)備無(wú)異常振動(dòng)、異響，導(dǎo)電性能穩(wěn)定，密封部位無(wú)煙氣泄漏跡象；試運(yùn)行結(jié)束后，再次檢查各連接部位的緊固狀態(tài)，無(wú)松動(dòng)現(xiàn)象。

二、維護(hù)方法（含日常巡檢與故障處理）

（一）日常巡檢（建議頻率：每日 1 次）

1. 外觀與結(jié)構(gòu)檢查：觀察陽(yáng)極管外壁、法蘭連接部位、導(dǎo)電連接件有無(wú)腐蝕斑點(diǎn)、焊縫開裂、變形、松動(dòng)等情況；檢查管體內(nèi)壁（通過(guò)檢修孔觀察）有無(wú)粉塵堆積、結(jié)垢，堆積厚度若超過(guò) 5mm 需及時(shí)處理。

2. 運(yùn)行參數(shù)監(jiān)測(cè)：記錄陽(yáng)極管的運(yùn)行電壓、電流數(shù)據(jù)，確保電流穩(wěn)定無(wú)明顯波動(dòng)（波動(dòng)范圍≤±10%），電壓無(wú)頻繁擊穿現(xiàn)象；監(jiān)測(cè)設(shè)備運(yùn)行時(shí)的密封性，無(wú)煙氣泄漏（可通過(guò)氣味、煙氣檢測(cè)儀輔助判斷）。

3. 環(huán)境與配套檢查：檢查安裝環(huán)境的腐蝕性介質(zhì)濃度（如氯離子濃度≤500ppm，適配 316L 材質(zhì)），若濃度超標(biāo)需及時(shí)采取通風(fēng)、防腐措施；檢查配套的電源設(shè)備、除塵系統(tǒng)運(yùn)行正常，無(wú)異常故障報(bào)警。

（二）定期維護(hù)（按周期分級(jí)執(zhí)行）

1. 月度維護(hù)：使用高壓水槍（水壓≤0.8MPa，水質(zhì)為中性軟水，避免含氯離子）沖洗陽(yáng)極管內(nèi)壁，清除粉塵、結(jié)垢等附著物，沖洗時(shí)保持水槍與管壁夾角≥30°，避免直接沖擊焊縫和密封部位；緊固所有螺栓連接件，按規(guī)定扭矩復(fù)緊（如 M16 螺栓復(fù)緊扭矩 45N?m）；檢查密封膠是否老化、開裂，若有破損及時(shí)補(bǔ)涂。

2. 季度維護(hù)：對(duì)陽(yáng)極管表面進(jìn)行清潔處理，使用專用不銹鋼清潔劑（無(wú)強(qiáng)酸、強(qiáng)堿成分）擦拭管壁，去除油污、輕微腐蝕斑點(diǎn)；檢查焊縫和鈍化層完整性，若發(fā)現(xiàn)局部鈍化層破損，用砂紙（粒度≥400 目）輕微打磨后，重新涂抹鈍化劑；檢測(cè)導(dǎo)電連接件的接觸電阻，若電阻＞0.01Ω，需清理接觸面氧化層后重新緊固或更換連接件。

3. 年度維護(hù)：全面檢測(cè)陽(yáng)極管的腐蝕狀況，重點(diǎn)檢查法蘭根部、焊縫、管體迎風(fēng)面等易腐蝕部位，若發(fā)現(xiàn)點(diǎn)蝕、蝕坑深度≤0.5mm，可通過(guò)打磨、補(bǔ)涂鈍化劑修復(fù)；若蝕坑深度＞0.5mm 或出現(xiàn)貫穿性腐蝕，需局部更換管段或模塊；對(duì)陽(yáng)極管的整體導(dǎo)電性進(jìn)行全面測(cè)試，確保電阻率均勻性符合要求；檢查模塊的變形情況，若垂直度誤差＞3mm/m 或水平度誤差＞5mm/m，需調(diào)整基礎(chǔ)或更換模塊；更換老化的密封墊片和密封膠，確保密封性能達(dá)標(biāo)。

（三）常見(jiàn)故障處理

1. 腐蝕故障：若出現(xiàn)局部點(diǎn)蝕，先清除腐蝕產(chǎn)物（用不銹鋼絲刷輕輕打磨），檢測(cè)腐蝕深度，輕微腐蝕可補(bǔ)涂鈍化劑；嚴(yán)重腐蝕（蝕坑深度＞0.5mm）需更換對(duì)應(yīng)管段，更換材質(zhì)需與原材質(zhì)一致（如 2205 雙相鋼需匹配同材質(zhì)管段），避免異種材質(zhì)焊接導(dǎo)致電化學(xué)腐蝕；若腐蝕范圍較大，需排查運(yùn)行環(huán)境中的腐蝕性介質(zhì)濃度，采取加強(qiáng)通風(fēng)、脫硫脫硝預(yù)處理等措施。

2. 導(dǎo)電不良：表現(xiàn)為運(yùn)行電流偏低、電場(chǎng)擊穿頻繁，先檢查導(dǎo)電連接件是否松動(dòng)、氧化，清理接觸面氧化層后重新緊固；若連接件損壞，更換同規(guī)格不銹鋼導(dǎo)電件；若管體內(nèi)壁積灰嚴(yán)重，需徹底沖洗清理，恢復(fù)管壁光潔度；若仍未解決，檢測(cè)陽(yáng)極管材質(zhì)電阻率，排查是否存在材質(zhì)不符或老化問(wèn)題。

3. 煙氣泄漏：通過(guò)煙氣檢測(cè)儀定位泄漏點(diǎn)，若為密封膠老化，補(bǔ)涂或更換密封膠；若為法蘭墊片破損，更換同材質(zhì)、同規(guī)格墊片并重新緊固；若為焊縫開裂，采用氬弧焊補(bǔ)焊，補(bǔ)焊后進(jìn)行鈍化處理和氣密性測(cè)試。

4. 模塊變形：若因吊裝或擠壓導(dǎo)致輕微變形，可通過(guò)機(jī)械矯正（使用專用夾具，避免暴力矯正）恢復(fù)垂直度和水平度；若變形嚴(yán)重（如管體彎曲、法蘭變形），需更換模塊，更換后重新進(jìn)行安裝校驗(yàn)和調(diào)試。

（四）維護(hù)注意事項(xiàng)

1. 維護(hù)作業(yè)前必須切斷電源，懸掛 “禁止合閘” 標(biāo)識(shí)，確保設(shè)備處于無(wú)電狀態(tài)；涉及高處作業(yè)時(shí)，需搭設(shè)安全防護(hù)設(shè)施，作業(yè)人員系好安全帶。

2. 禁止使用含氯離子的清潔劑、水或工具接觸不銹鋼陽(yáng)極管，避免破壞鈍化層，引發(fā)點(diǎn)蝕；維護(hù)過(guò)程中避免尖銳工具劃傷管壁，若出現(xiàn)劃痕，需及時(shí)補(bǔ)涂鈍化劑。

3. 焊接維修時(shí)，需采用與陽(yáng)極管材質(zhì)匹配的焊絲（如 2205 雙相鋼對(duì)應(yīng) ER2209 焊絲），焊接過(guò)程中做好防護(hù)，避免高溫?fù)p傷周邊管壁的鈍化層；焊接后必須進(jìn)行滲透檢測(cè)，確保焊縫無(wú)氣孔、裂紋。

4. 維護(hù)記錄需詳細(xì)留存，包括維護(hù)日期、維護(hù)內(nèi)容、檢測(cè)數(shù)據(jù)、故障處理情況等，便于跟蹤設(shè)備運(yùn)行狀態(tài)，制定后續(xù)維護(hù)計(jì)劃。

二、核心原則與總結(jié)

不銹鋼陽(yáng)極管的安裝核心在于 “精準(zhǔn)定位、嚴(yán)密連接、導(dǎo)電連續(xù)、密封可靠”，需嚴(yán)格遵循材質(zhì)特性（如避免鈍化層破壞）和設(shè)計(jì)要求，確保安裝質(zhì)量；維護(hù)核心在于 “防腐蝕、保導(dǎo)電、強(qiáng)密封、清積灰”，通過(guò)日常巡檢及時(shí)發(fā)現(xiàn)問(wèn)題，定期維護(hù)延長(zhǎng)使用壽命，故障處理需針對(duì)性解決，避免問(wèn)題擴(kuò)大。

遵循以上方法，可確保不銹鋼陽(yáng)極管在濕式靜電除塵、電捕焦油等場(chǎng)景中穩(wěn)定運(yùn)行，維持高效的凈化能力，延長(zhǎng)設(shè)備使用壽命（通?？蛇_(dá) 15-20 年）。
